Sama analiza danych to dopiero połowa pracy. Druga połowa to ich interpretacja i komunikacja. To właśnie na etapie wizualizacji decyduje się, czy analiza będzie czytelna i użyteczna, czy pozostanie jedynie zbiorem poprawnych, ale trudnych w odbiorze tabel.
PS IMAGO PRO oferuje wiele wizualizacji, które pozwalają przejść od surowych danych do przejrzystych wniosków, bez konieczności budowania skomplikowanych rozwiązań od podstaw. Kluczowe jest jednak świadome dobranie wykresu do problemu analitycznego.
W tym artykule pokazujemy typy wykresów, które rozwiązują konkretne wyzwania pojawiające się w codziennej pracy z danymi. Celem nie jest przegląd wszystkich dostępnych wizualizacji, lecz wybór tych, które realnie ułatwiają analizę i przyspieszają interpretację wyników. Każdy z nich odpowiada na konkretny problem analityczny i pozwala rozwiązać go w sposób prostszy oraz bardziej czytelny.
Mapa korelacji
Mapa korelacji to wizualna forma prezentacji macierzy korelacji, w której zależności między zmiennymi przedstawione są za pomocą kolorów. Zamiast analizować wartości liczbowe w rozbudowanej tabeli, użytkownik odczytuje siłę i kierunek relacji na podstawie intensywności i barwy.
W standardowym ujęciu wyniki korelacji prezentowane są w jednej dużej tabeli, która przy większej liczbie zmiennych szybko traci czytelność. Mapa korelacji eliminuje ten problem – pozwala ocenić strukturę zależności w kilka sekund, bez analizowania pojedynczych wartości.
Kolorystyka odpowiada wartościom korelacji:
- korelacje dodatnie oznaczane są kolorem zielonym,
- korelacje ujemne kolorem czerwonym,
- brak zależności kolorem pośrednim.
Mapa korelacji to narzędzie do eksploracji, nie do prezentacji końcowych wniosków. Jej główna funkcja to redukcja złożoności. Znajduje zastosowanie wszędzie tam, gdzie analizujemy wiele zmiennych jednocześnie – niezależnie od obszaru danych.
Istotną zaletą tego wykresu w PS IMAGO PRO jest możliwość wyboru różnych współczynników korelacji:
- r-Pearson – dla zależności liniowych,
- rho-Spearman i tau-Kendall – dla zależności monotonicznych,
- R² – pokazujący, jaka część zmienności jednej zmiennej jest wyjaśniana przez drugą.
Najważniejsza wartość tej wizualizacji to natychmiastowa identyfikacja wzorców – przede wszystkim grup zmiennych silnie powiązanych oraz relacji dodatnich i ujemnych. To etap porządkujący analizę i wskazujący, gdzie warto prowadzić dalsze, pogłębione badanie.

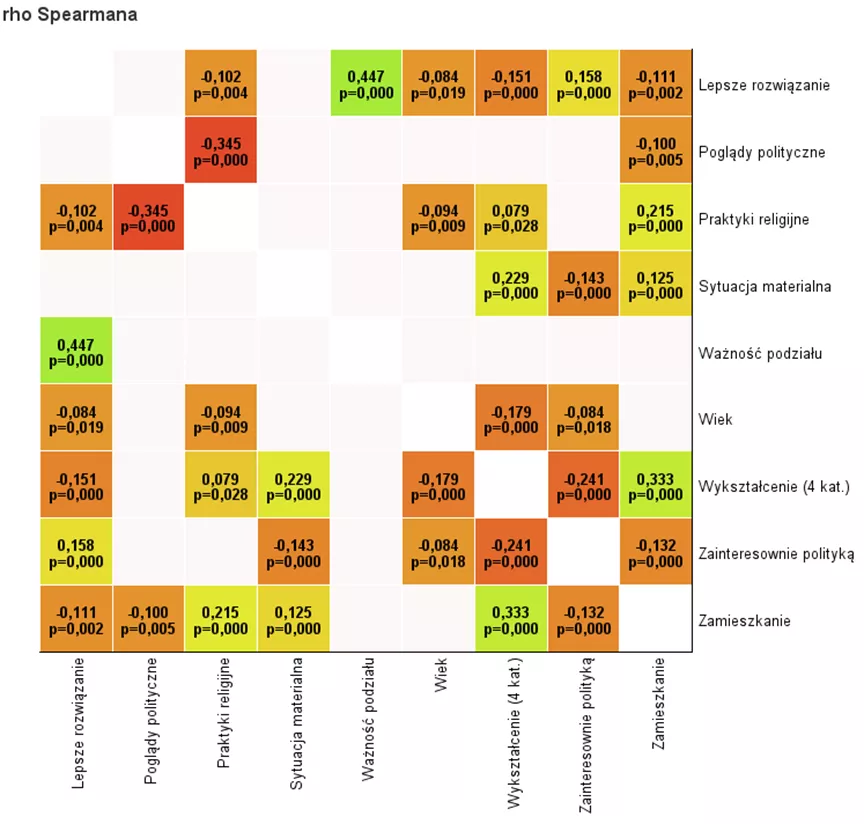

Rysunek 1. Mapa korelacji rho Spearmana przedstawiająca istotne statystycznie zależności między zmiennymi. Puste pola oznaczają brak istotnej zależności (p ≥ 0,05), dzięki temu wykres koncentruje się wyłącznie na relacjach mających znaczenie analityczne
Róża Nightingale
Róża Nightingale to wykres służący do prezentacji struktury danych w podziale na kategorie, w układzie kołowym. Wielkość poszczególnych segmentów wynika z wartości danych. Segmenty wykresu mogą prezentować liczebność lub wybraną statystykę, np. sumę lub średnią.
Nazwa wykresu pochodzi od Florence Nightingale, która była pionierką statystyki. Wykorzystała tę formę wizualizacji do prezentowania danych o przyczynach śmiertelności. Jej celem było pokazanie różnic w sposób czytelny dla odbiorców nietechnicznych.
W praktyce wykres ten pozwala analizować strukturę danych podobnie jak wykres kołowy, ale lepiej eksponuje różnice między kategoriami. Każdy segment reprezentuje kategorię, a jego wielkość odpowiada wartości, co ułatwia szybkie porównania.
Dodatkową zaletą tej wizualizacji w PS IMAGO PRO jest elastyczność budowy wykresu. Użytkownik może:
- wskazać zmienną tworzącą wycinki,
- dodać zmienną, dla której będą tworzone podsumowania (np. suma lub średnia),
- oraz rozszerzyć analizę o dodatkową zmienną tworzącą zestawienie.
W praktyce oznacza to możliwość budowy bardziej złożonych porównań bez konieczności tworzenia kilku oddzielnych wykresów.

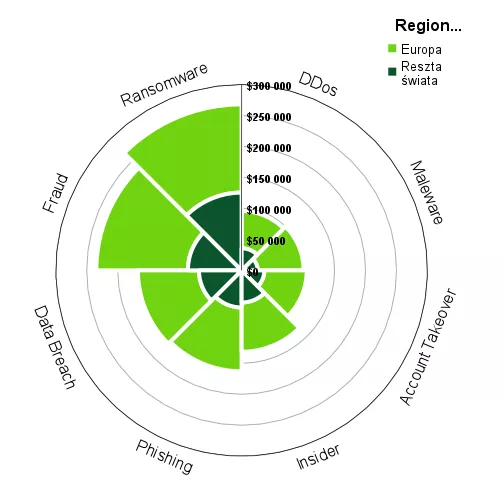

Rysunek 2. Przykładowy wykres róża Nightingale - wartości przedstawiają łączną kwotę strat finansowych (USD) przypisanych do poszczególnych typów incydentów cyberbezpieczeństwa w podziale na region (dane przykładowe)
Róża Nightingale może mieć zastosowanie w wielu przypadkach analitycznych, np. analiza liczby zdarzeń w kolejnych miesiącach lub porównanie wartości sprzedaży w segmentach klientów z jednoczesnym uwzględnieniem dodatkowego podziału (np. regionu). Układ wykresu pozwala szybko zidentyfikować dominujące kategorie i różnice między nimi.
Najważniejsza wartość tej wizualizacji to czytelne porównanie kategorii przy zachowaniu zwartej, atrakcyjnej formy graficznej. W sytuacjach, w których klasyczny wykres kołowy przestaje być czytelny, róża Nightingale pozwala lepiej wyeksponować różnice między wartościami.
Rysunek 3. Struktura kosztów przedsiębiorstwa według głównych kategorii
Tabelowy wykres słupkowy wielokrotnego wyboru
Pytania wielokrotnego wyboru to jeden z częstych elementów badań ankietowych i jednocześnie jeden z trudniejszych do przejrzystego pokazania. Klasyczna tabela zawiera wszystkie informacje, ale przy większej liczbie kategorii szybko przestaje być wygodna w odbiorze. Z kolei prosty wykres słupkowy porządkuje obraz, ale często nie daje pełnego kontekstu.
Tabelowy wykres słupkowy w PS IMAGO PRO łączy oba podejścia w jednym widoku. Z jednej strony mamy dokładne wartości, z drugiej wizualne porównanie, które natychmiast pokazuje strukturę odpowiedzi. Dzięki temu nie trzeba wybierać między precyzją a czytelnością.
To rozwiązanie szczególnie dobrze sprawdza się w analizie danych ankietowych, gdzie respondenci mogą wskazywać wiele odpowiedzi. W takiej sytuacji kluczowe staje się nie tylko to, ile razy dana kategoria została wybrana, ale także jak wypada na tle pozostałych.
Dużą zaletą tabelowego wykresu słupkowego w PS IMAGO PRO jest możliwość szybkiego dostosowania sposobu prezentacji danych. W kilku krokach można zdecydować, czy chcemy analizować liczebności, procent odpowiedzi czy procent respondentów. To pozwala łatwo dopasować wykres do celu analizy.
W praktyce oznacza to mniej pracy technicznej i więcej czasu na interpretację. Zamiast przygotowywać kilka wersji zestawień, można od razu zobaczyć dane w formie, która najlepiej odpowiada na konkretne pytanie analityczne.

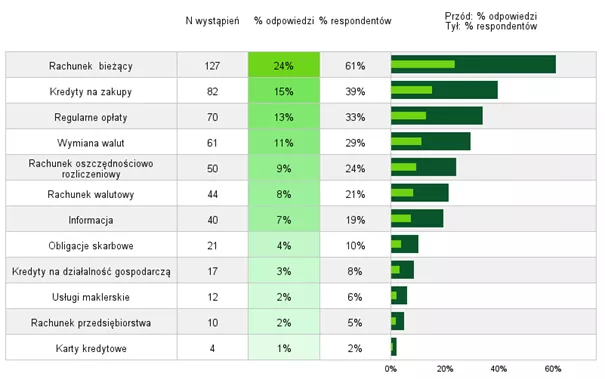

Rysunek 4. Rozkład wskazań usług bankowych w pytaniu wielokrotnego wyboru – % odpowiedzi oraz % respondentów
Mapa podsumowań
Mapa podsumowań to jedna z tych wizualizacji, która bardzo szybko pokazuje swoją przewagę nad klasyczną tabelą. Gdy chcemy porównać dwie zmienne jakościowe, a jednocześnie sprawdzić, jak w ich przekrojach układa się wartość zmiennej ilościowej, zwykła tabela spełni taką funkcję, ale jest mało wygodna w odbiorze. Mapa podsumowań porządkuje taki wynik bez upraszczania go. W komórkach tabeli prezentowana jest wybrana statystyka dla zmiennej ilościowej, liczona osobno dla kombinacji kategorii zmiennej wierszowej i kolumnowej. Jednocześnie komórki są kolorowane gradientem, a na brzegach tabeli pojawiają się słupki pokazujące podsumowania dla kategorii wierszy i kolumn. Dzięki temu w jednym widoku widać zarówno dokładne wartości, jak i ogólny układ danych.
Mapa podsumowań to bardzo użyteczne rozwiązanie wtedy, gdy nie interesuje nas sama liczebność odpowiedzi, ale np. średnia wartość zakupu, mediana czasu, maksymalna kwota, czy zróżnicowanie wyników w przekroju dwóch cech jakościowych. Może być wykorzystana np. do analizy średniej wartości transakcji według typu klienta i kanału sprzedaży albo średniego czasu oczekiwania według oddziału i rodzaju sprawy. Taka wizualizacja pozwala od razu zauważyć, gdzie wartości są najwyższe, gdzie najniższe i jak układają się na tle całej tabeli.
Kluczową zaletą mapy podsumowań jest eliminacja konieczności wyboru między tabelarycznym a graficznym ujęciem danych. Narzędzie to integruje oba formaty, oferując jednocześnie precyzję wartości liczbowych oraz efektywność warstwy wizualnej, co znacząco optymalizuje proces analizy danych w codziennej praktyce analitycznej.

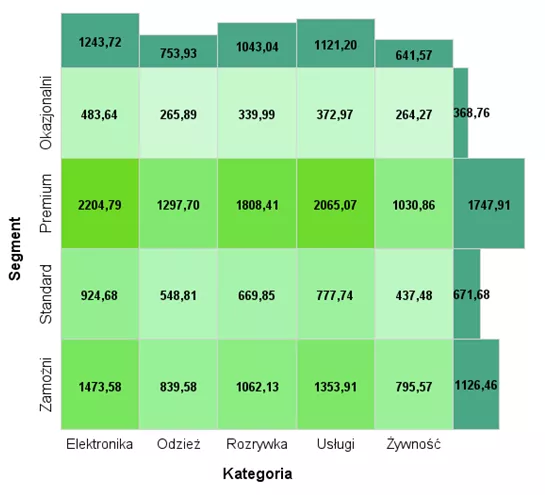

Rysunek 5. Średnie miesięczne wydatki klientów w podziale na segment oraz kategorię produktu. Wartości w komórkach przedstawiają średnią kwotę wydatków dla danej kombinacji segmentu i kategorii, a intensywność koloru odzwierciedla ich poziom. Słupki z boku oraz u góry wykresu pokazują średnie wydatki dla poszczególnych kategorii zmiennych
Wykres kaskadowy
Wykres kaskadowy (ang. waterfall chart) to wizualizacja służąca do prezentacji zmian wartości w czasie lub między kolejnymi etapami procesu z wyraźnym pokazaniem, jak poszczególne elementy wpływają na wynik.
Wykres kaskadowy wykracza poza statyczną prezentację danych charakterystyczną dla wykresów słupkowych, oferując wgląd w mechanizm powstawania wyniku. Poprzez wizualizację sekwencyjnych fluktuacji, pozwala on na prześledzenie ewolucji wartości początkowej aż do jej ostatecznego poziomu, co czyni go kluczowym narzędziem w analizie odchyleń i przepływów. To podejście jest szczególnie użyteczne tam, gdzie istotne jest zrozumienie mechanizmu powstawania wyniku, a nie tylko jego poziomu.
W praktyce wykres kaskadowy dobrze sprawdza się w analizach takich jak struktura przychodów i kosztów prowadzących do wyniku finansowego, zmiany wartości sprzedaży między okresami czy też analiza wpływu poszczególnych czynników na końcowy rezultat.
Istotną zaletą w wykresu kaskadowego w PS IMAGO PRO jest szeroka możliwość personalizacji wykresu. Użytkownik może m.in. tworzyć podgrupy, etykietować słupki oraz wykorzystywać poziome linie łączące, które ułatwiają śledzenie zmian między kolejnymi wartościami. Dzięki temu wykres można dopasować zarówno do analizy, jak i do raportu końcowego bez konieczności dodatkowej obróbki.
Najważniejsza wartość tej wizualizacji to transparentność – jasno pokazuje, które elementy zwiększają wynik, a które go obniżają, oraz jaki jest ich łączny efekt. W wielu przypadkach zastępuje kilka tabel lub wykresów jednym spójnym obrazem.
Rysunek 7. Zmiany miesięczne zysku (tys.) wraz ze skumulowanym efektem w ciągu roku
Podsumowanie
Wizualizacja danych to nie tylko forma prezentacji, ale narzędzie analityczne, które pozwala szybciej zrozumieć strukturę i zależności w danych. Różne wykresy odpowiadają na różne potrzeby – od analizy relacji między zmiennymi, przez dane przekrojowe i pytania wielokrotnego wyboru, po pokazanie struktury i zmian w czasie.
Kluczowe jest świadome dopasowanie wykresu do problemu analitycznego oraz rozumienie jego ograniczeń. Dobrze dobrana wizualizacja nie tylko ułatwia interpretację, ale także poprawia jakość wniosków i komunikację wyników.
